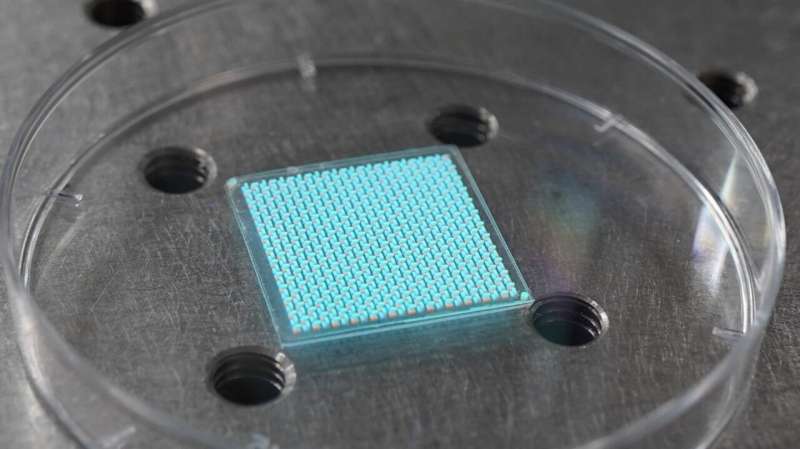

一種由納米晶體磷光體構成的大規模角度傳感結構是該傳感器的關鍵部件，在紫外光下會發光。三種能發出紅光、綠光和藍光的發光磷光體按一定圖案排列，以捕捉詳細的角度信息，這些信息隨后將用于三維圖像的構建。該團隊也在研究為這種結構使用其他材料。 圖片來源：新加坡國立大學

由新加坡國立大學（NUS）理學院化學系的劉小鋼教授帶領的一個研究團隊，開發出了一種三維成像傳感器，其具有極高的角分辨率，角分辨率是指光學儀器區分物體上被小角度間隔分開的點的能力，該傳感器的角分辨率為 0.0018 度。這種創新型傳感器基于獨特的角度到顏色的轉換原理運行，使其能夠檢測從 X 射線到可見光光譜范圍內的三維光場。

光場包含了光線的強度和方向的綜合信息，人類的眼睛能夠處理這些信息，從而精確地檢測物體之間的空間關系。然而，傳統的光傳感技術效果較差。例如，大多數相機只能生成二維圖像，這對于普通攝影來說已經足夠，但對于更先進的應用，包括虛擬現實、自動駕駛汽車和生物成像等，就顯得不足了。這些應用需要對特定空間進行精確的三維場景構建。

例如，自動駕駛汽車可以利用光場傳感來觀察街道，并更準確地評估道路危險，從而相應地調整車速。光場傳感還可以使外科醫生能夠在不同深度準確地對患者的解剖結構進行成像，使他們能夠進行更精確的切口，并更好地評估患者受傷的風險。

“目前，光場探測器使用透鏡陣列或光子晶體從許多不同角度獲取同一空間的多個圖像。然而，將這些元件集成到半導體中以用于實際應用既復雜又昂貴，” 劉教授解釋道�！皞鹘y(tǒng)技術只能在紫外到可見光波長范圍內檢測光場，這導致其在 X 射線傳感方面的適用性有限。”

此外，與微透鏡陣列等其他光場傳感器相比，新加坡國立大學團隊的光場傳感器具有更大的角度測量范圍，超過 80 度；角分辨率高，對于較小的傳感器，其角分辨率有可能小于 0.015 度；并且具有更寬的光譜響應范圍，在 0.002 納米到 550 納米之間。這些特性使得這種新型傳感器能夠以更高的深度分辨率捕捉三維圖像。這一突破于 2023 年 5 月 10 日發表在《自然》雜志上。

這種新型光場傳感器的核心是無機鈣鈦礦納米晶體 —— 具有優異光電性能的化合物。由于其可控的納米結構，鈣鈦礦納米晶體是高效的發光體，其激發光譜涵蓋從 X 射線到可見光。鈣鈦礦納米晶體與光線之間的相互作用也可以通過仔細改變其化學性質或引入少量雜質原子來進行調節。

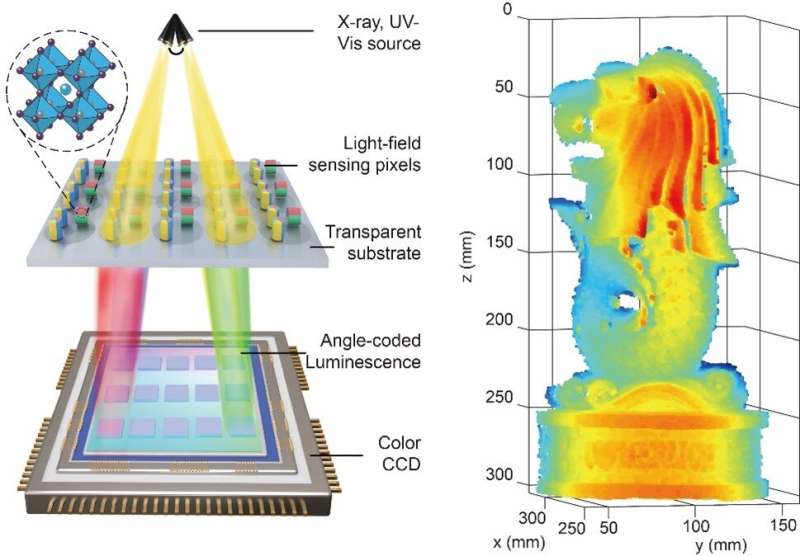

三維光場傳感器的設計（左）和輸出（右）。所設計的設備（左）將光場編碼為顏色輸出。經過圖案化的鈣鈦礦納米晶體陣列將不同方向的光轉換為不同的顏色，這些顏色可以被彩色電荷耦合器件相機檢測到。右側圖像展示了由該相機生成的魚尾獅模型的重建三維深度圖像。圖片來源：易璐瑩

新加坡國立大學的研究人員已將鈣鈦礦晶體圖案化到透明薄膜基板上，并將它們集成到彩色電荷耦合器件（CCD）中，該器件將入射光信號轉換為顏色編碼的輸出。這種晶體轉換系統構成了光場傳感器的一個基本功能單元。

當入射光照射到傳感器上時，納米晶體被激發。反過來，鈣鈦礦單元會根據入射光線的入射角以不同顏色發出自身的光。CCD 捕捉到發出的顏色，然后可用于三維圖像重建。

“然而，單個角度值不足以確定物體在三維空間中的絕對位置，” 新加坡國立大學化學系研究員、該論文的第一作者易璐瑩博士分享道。“我們發現，在第一個探測器旁邊添加另一個與之垂直的基本晶體轉換單元，并將其與設計好的光學系統相結合，可以提供關于所討論物體的更多空間信息�！�

然后，他們在概念驗證實驗中測試了他們的光場傳感器，發現他們的方法確實能夠捕捉到放置在 1.5 米外的物體的三維圖像 —— 對深度和尺寸進行了準確的重建。

他們的實驗還展示了這種新型光場傳感器分辨非常精細細節的能力。例如，生成了一張電腦鍵盤的精確圖像，甚至捕捉到了單個按鍵的淺凸起。

未來的研究

劉教授及其團隊正在研究提高光場傳感器空間精度和分辨率的方法，比如使用更高端的彩色探測器。該團隊也已經為這項技術申請了國際專利。

“我們還將探索更先進的技術，以便更密集地將鈣鈦礦晶體圖案化到透明基板上，這可能會帶來更好的空間分辨率。使用除鈣鈦礦之外的其他材料也可能會擴大光場傳感器的檢測光譜范圍，” 劉教授說。

更多信息：易璐瑩等人，《通過像素化顏色轉換實現 X 射線到可見光場的檢測》，《自然》（2023 年）。DOI：10.1038/s41586-023-05978-w
